HG-TC111-P｜투과형 디지털 변위 센서 HG-T

다운로드

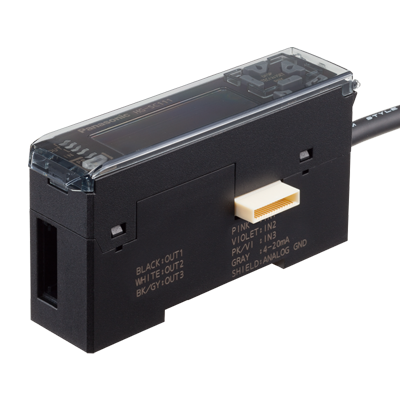

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

HG-TC111-P

형번

HG-TC111-P

상품

컨트롤러

상세

자기 고기능 타입

상품명

 투과형 디지털 변위 센서 HG-T

기술·자료·견적

scroll
※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번HG-TC111-P
형번HG-TC111-P
전체 제품 상세 정보자기 고기능 타입
품명컨트롤러
적합 규제CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙)
오손도2
사용 표고2,000m 이하
(주) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.
내환경성 : 보호 구조IP40(IEC)
내환경성 : 사용 주위 온도-10～+50℃(단, 결로 및 결빙 없을 것)(주), 보관 시：-20～+60℃
(주) : 모기에 자기를 연결한 경우, 자기의 연결 대수에 따라 제어 출력의 최대 유입/유출 전류 및 사용 주위 온도는 아래 표와 같이 달라집니다.
자기 연결 대수 제어 출력의
최대 유입/유출 전류		 사용 주위 온도
  디지털 변위 센서용 통신 유닛 연결 시
1～7대 1～6대 20mA -10～+45℃
8～15대 7～14대 10mA
scroll
내환경성 : 사용 주위 습도35～85%RH, 보관 시：35～85%RH
내환경성 : 내전압AC1,000V 1분간　충전부 전체-케이스간
내환경성 : 절연 저항DC250V 메가에서 20MΩ 이상 충전부 전체-케이스간
내환경성 : 내진동내구 10～150Hz　복진폭 0.75mm(10～58Hz)　최대 가속도 49m/s2(58～150Hz)　XYZ 각 방향 2시간
내환경성 : 내충격98m/s2(약 10G)　XYZ 각 방향 5회
재질케이스부：폴리카보네이트, 커버：폴리카보네이트, 스위치：폴리아세탈
케이블0.15mm2 7심 복합 케이블 2m 부속
본체 질량약 140g
조합 센서 헤드HG-T1010, HG-T1110
컨트롤러 최대 연결 대수모기 1대에 대해 자기 최대 15대
(주) : 디지털 변위 센서용 통신 유닛 연결 시에는 모기 1대에 자기를 최대 14대까지 연결할 수 있습니다.
전원 전압24V DC±10%　리플 0.5V(P-P) 포함
소비 전류100mA 이하(센서 헤드 연결 시)
(주) : 소비 전류는 아날로그 전류 출력을 포함하지 않습니다.
아날로그 출력 : 아날로그 전압출력• 전압 출력 범위：1～5V/F.S.(초기값)
• 직선성：±0.05%F.S.
• 알람 시 출력：5.2V
• 출력 임피던스：100Ω MAX.
(주) : 직선성은 전류 출력 시: F.S.=16mA, 전압 출력 시: F.S.=4V인 디지털 측정값에 대한 값입니다.
아날로그 출력 : 아날로그 전류출력• 전류 출력 범위：4～20mA/F.S.(초기값)
• 직선성：±0.25%F.S.
• 알람 시 출력：0mA
• 부하 임피던스：250Ω MAX.

(주) : 직선성은 전류 출력 시: F.S.=16mA, 전압 출력 시: F.S.=4V인 디지털 측정값에 대한 값입니다.
제어 출력 (출력1, 출력2, 출력3)
NPN 트랜지스터・오픈 컬렉터
• 최대 유입 전류：50mA(주)
• 인가 전압：30V DC 이하(출력-0V간)
• 잔류 전압：1.5V 이하(유입 전류 50mA에서)
• 누설 전류：0.1mA 이하


PNP 트랜지스터・오픈 컬렉터
• 최대 유출 전류：50mA(주)
• 인가 전압：30V DC 이하(출력-+V간)
• 잔류 전압：1.5V 이하(유출 전류 50mA에서)
• 누설 전류：0.1mA 이하

(주) : 모기에 자기를 연결한 경우, 자기의 연결 대수에 따라 제어 출력의 최대 유입/유출 전류 및 사용 주위 온도는 아래 표와 같이 달라집니다.
자기 연결 대수 제어 출력의
최대 유입/유출 전류		 사용 주위 온도
  디지털 변위 센서용 통신 유닛 연결 시
1～7대 1～6대 20mA -10～+45℃
8～15대 7～14대 10mA
scroll
제어 출력 (출력1, 출력2, 출력3) : 단락 보호장착(자동 복귀식)
제어 출력 (출력1, 출력2, 출력3) : 판정 출력N.O. / N.C.　변환식
제어 출력 (출력1, 출력2, 출력3) : 알람 출력알람 시 오픈
외부 출력 변환출력1 / 출력2 / 출력3이 '3치', '2치', '논리', '논리2'로 변환 가능
외부 입력 (입력1, 입력2, 입력3)
무접점 입력 또는 NPN 트랜지스터・오픈 컬렉터
• 입력 조건
비활성：+8V～+V DC 또는 개방, 활성：0～+1.2V DC
• 입력 임피던스：약 10kΩ


무접점 입력 또는 PNP 트랜지스터・오픈 컬렉터
• 입력 조건
비활성：0～+0.6V DC 또는 개방, 활성：+4V～+V DC
• 입력 임피던스：약 10kΩ
외부 입력 (입력1, 입력2, 입력3) : 입력 시간• 트리거 입력：2ms 이상(ON)
• 레이저 투광 정지 입력, 프리셋 입력, 리셋 입력, 뱅크 입력 A／B(주)：20ms 이상(ON)
(주)：평균 횟수(응답 시간)는 샘플링 주기를 1ms(표준 샘플링)으로 설정한 경우입니다. 샘플링 주기를 0.5ms(고속 샘플링)으로 설정한 경우, 응답 시간은 달라집니다.
외부 입력 변환입력1 / 입력2 / 입력3을 '프리셋/리셋/트리거 동작', '뱅크 입력A / 뱅크 입력B / 선택(프리셋, 리셋, 트리거)', '레이저 투광 정지'로 변환 가능
샘플링 주기1ms(표준 샘플링) / 0.5ms(고속 샘플링)
평균 횟수(응답 시간)1회(2ms), 2회(3ms), 4회(5ms), 8회(9ms), 16회(17ms), 32회(33ms), 64회(65ms), 128회(129ms), 256회(257ms), 512회(513ms), 1,024회(1,025ms)　변환식
(주) : 평균 횟수(응답 시간)는 샘플링 주기를 1ms(표준 샘플링)으로 설정한 경우입니다. 샘플링 주기를 0.5ms(고속 샘플링)으로 설정한 경우, 응답 시간은 달라집니다.
표시 분해능1μm
표시 범위-199.999～199.999mm
scroll
